Produktbeskrivning：
Flätad mikrofibersträng
Pris: Priset ändras på grund av specifikationer, materialkostnad och växelkurs. Vänligen ge mig dina kontaktuppgifter, jag kommer att uppdatera det senaste priset till dig
Introduktion till grindventiler
Grindventiler
Grindventiler är främst konstruerade för att starta eller stoppa flödet, och när det behövs ett rakt flöde av vätska och minsta flödesbegränsning. I drift är dessa ventiler i allmänhet antingen helt öppna eller helt stängda.
Disketten på en grindventil tas bort helt när ventilen är helt öppen; skivan är helt utdragen i ventilhuven. Detta lämnar en öppning för flöde genom ventilen med samma innerdiameter som det rörsystem där ventilen är installerad. En grindventil kan användas för ett brett spektrum av vätskor och ger en tät tätning när den är stängd.
Konstruktion av en grindventil
Grindventiler består av tre huvuddelar: kaross, motorhuv och trim. Karossen är i allmänhet ansluten till annan utrustning med hjälp av flänsade, skruvade eller svetsade anslutningar. Motorhuven, som innehåller de rörliga delarna, är fastsatt på kroppen, vanligtvis med bultar, för att möjliggöra underhåll. Ventillisten består av stammen, grinden, skivan eller kilen och sätesringarna.

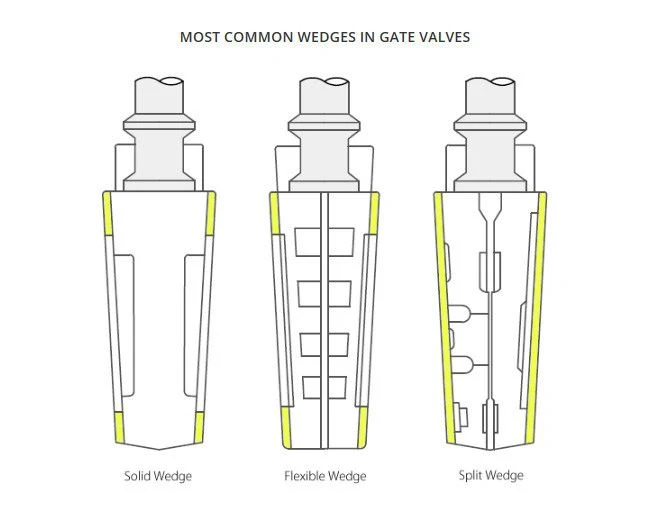

Diskar av en grindventil
Grindventiler finns med olika diskar eller kilar. Allt av grindventilerna görs vanligtvis av den typ av kil som används.
De vanligaste var:
Solid kil är den vanligaste skivan genom sin enkelhet och styrka.
En ventil med denna typ av kil kan installeras i varje position och den är lämplig för nästan alla vätskor. Den fasta kilen är en solid konstruktion i ett stycke och är praktiskt taget för turbulent flöde.
Flexibel kil är en endelad skiva med ett snitt runt omkretsen för att förbättra förmågan att korrigera misstag eller förändringar i vinkeln mellan sätena.
Minskningen varierar i storlek, form och djup. Ett grunt, smalt snitt ger liten flexibilitet men behåller styrkan.
En djupare och bredare skärning, eller inkastning, lämnar lite material i mitten, vilket möjliggör mer flexibilitet, men äventyrar styrkan.
Split wedge är självjusterande och självjusterande på båda sätenas sidor. Denna kiltyp består av tvådelad konstruktion som sitter mellan de avsmalnande sätena i ventilhuset. Denna typ av kil är lämplig för behandling av icke-kondenserande gaser och vätskor vid normala temperaturer, särskilt frätande vätskor.
Stam av en grindventil
Stammen, som förbinder handhjulet och disken med varandra, är ansvarig för korrekt positionering av disken. Stjälkar smids vanligtvis och ansluts till disken med gängade eller andra tekniker. För att förhindra läckage, i tätningsområdet, är en fin ytfinish av stammen nödvändig.
Grindventiler klassificeras som antingen:
Stigande stjälk
Icke stigande stam
För en ventil av stigande stamtyp kommer stammen att stiga över handhjulet om ventilen öppnas. Detta händer, eftersom stammen är gängad och parad med bussningstrådarna i ett ok. Ett ok är en integrerad del från en Rising Stem-ventil och monteras på motorhuven.
För en ventil av typen non Rising Stem finns det ingen uppåtgående stamrörelse om ventilen öppnas. Stammen är gängad i disken. När handhjulet på stammen roteras färdas skivan upp eller ner i stammen på gängorna medan stammen förblir vertikalt stillastående.
I huvudmenyn "Ventiler" hittar du länkar till detaljerade (stora) ritningar av båda stamtyperna.
Stigande stamportventil
Säten på en grindventil
Säten för grindventiler är antingen försedda med ventilhuset eller i en sätesring typ av konstruktion. Sätesringkonstruktion ger säten som antingen är gängade på plats eller pressas på plats och förseglingssvetsade till ventilhuset. Den senare formen av konstruktion rekommenderas för service med högre temperatur.
Integrerade säten ger ett säte av samma konstruktionsmaterial som ventilhuset medan de intryckda eller gängade sätena tillåter variation. Ringar med hårda vändor kan levereras för applikationen där de behövs.
Fördelar och nackdelar med grindventiler
Fördelar:
Bra avstängningsfunktioner
Grindventiler är dubbelriktade och kan därför användas i två riktningar
Tryckförlusten genom ventilen är minimal
Nackdelar:
De kan inte öppnas eller stängas snabbt
Grindventiler är inte lämpliga för reglering eller gasflöde
De är känsliga för vibrationer i öppet tillstånd
Gjuten stålportventil API 600 ANSI klass 150
Denna kraftiga flänsade klass 150-grindventil med full port ger hållbarhet i ett brett spektrum av industriella tillämpningar, pannanläggning och robusta miljöer. Handhjul drivs och erbjuds i ANSI 150, vilket ger minimalt läckage och maximal livslängd.
Konstruerad enligt API 600 och trycktestad i enlighet med API 598/EN12266-1.
Används ofta där ett minsta tryckfall är viktigt. Denna gjutna stålgrindventil erbjuder effektiv isolering av flödet i båda ventilernas riktningar. Utvändskruv och ok med stigande stjälk för öppen/nära indikering. WCB tung kaross med full port. Kilskivan är helt styrd för att säkerställa tät tätning. Bultad karosskonstruktion med handhjulsdrift.
Viktiga funktioner:
•Bultad motorhuvkonstruktion
•Yttre skruv och ok
•Icke-roterande stigande stam
•Handhjul manövrerat
•Förnybar gängad baksätet Bushing
•Gjutet stål
•Flänsad ANSI 150
•Storlekarna 2 till 12"
•API 600
Vi är en professionell anpassad ANSI Gate Valve. Vi kan erbjuda den bästa ANSI Gate Valve för försäljning och konkurrenskraftigt pris. Om du letar efter Float ANSI Gate Valve leverantör, är vi ett bra val. Kontakta oss för att köpa ANSI Gate Valve.
