Produktbeskrivning:
mikrofiber bomull tvinnat garn
Pris: Priset förändras på grund av materialkostnad och växelkurs. Vänligen ge mig dina kontaktuppgifter, jag kommer att uppdatera det senaste priset till dig
Artikel: | API 6D Double Block and Bleed Kulventil |
Materialstruktur: | ASTM A105, A182 F304,316 |
Arbetstryck: | KLASS:150LB,300LB,600LB.900LB,1500LB |
Nominell diameter: | NPS232",DN50300mm |
Arbetstemperatur: | -29to425ºC |
Frakt: | 20-25 dagars ledtid; leverera med fartyg från Ningbo hamn eller Shanghai hamn |
Produktbeskrivning
API 6D Double Block and Bleed Ball Valve: DBB Ball Valve is a combination of one or more block/isolation ball valves, and one or more bleed/vent valves, usually ball or needle valves. Double block and bleed valves operate on the principle that isolation can be achieved from both the upstream and downstream process flow / pressures. This is achieved by two ball, gate, globe, needle, etc. Valves placed back to back, with a third "isolatable" Valve in the centre cavity.
Vanligtvis finns det två typer av dubbla block- och avtappningskulventiler, enligt kundens önskemål.
Typ 1- En kulventil med två kulor och en avtappningsventil
Dubbelblocket och avluftningskulventilen har en enkelkroppsdesign medtvillingbollarochen nålventil, nålventilen är installerad mellan tvillingkulorna. Dubbla block- och avluftningskulventiler finns tillgängliga i-dubbelriktad tätning i metallsittande och mjukt sittande stil, med bubbeltät avstängning.

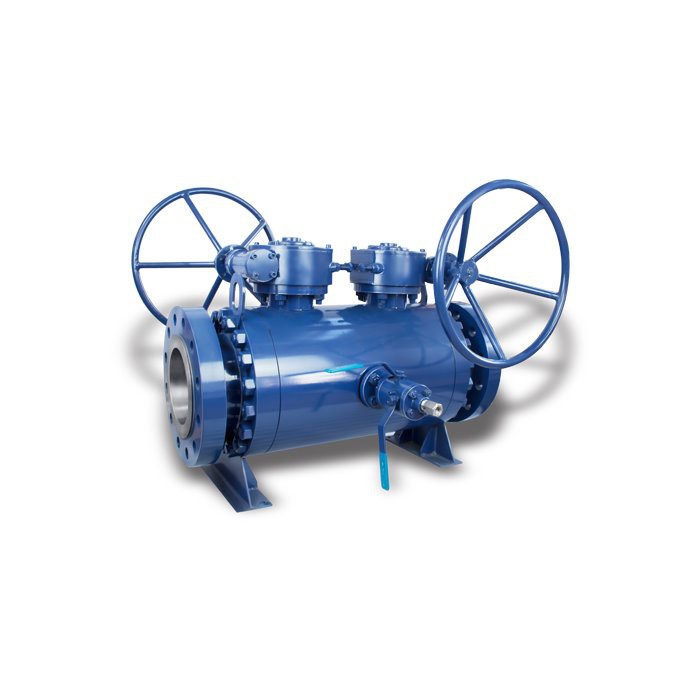

Dubbelblock och avtappningskulventil med tvillingkulor och en avtappningsventil
Dubbla block och avtappande kulventil Flänsade RTJ-ändarNPT-ändar
Typ 2-A Tappmonterad kulventil med dubbelblock och luftningsfunktion
Denna typ av dubbelblock och avtappningskulventil är en tappmonterad kulventil i stängt läge, ger en tätning mot tryck från båda ändarna av ventilen med ett medel för att ventilera/avlufta hålrummet mellan sätesytorna.
According to API 6D "Specification for Pipeline Valves" standards, a dubbelblock och avluftningskulventil (DBB balventil) is a "single valve with two seating surfaces that, in the closed position, provides a seal against pressure from both ends of the valve, with a means of venting/bleeding the cavity between the seating surfaces.
Som definition har en dubbelblock- och avluftningskulventil två säten, var och en av sätena ger en tätning mot tryck separat. Det vill säga att ett säte tätar vätskan från uppströms och det andra sätet tätar vätskan från nedströms. För en kulventil monterad med dubbelblock och avtappningstapp, när ventilen är i stängt läge och vätskan kommer från uppströms, trycker den sätet mot kulan för att uppnå tätningen. Det andra sätet tätar på samma sätt.
Hur fungerar funktionen av avluftning/blödning? När rörledningen är med tryck stängs tappkulventilen med vätskan som fångas i kulan och då blir det tryck i kulan. När temperaturen i bollen blir högre kommer också trycket i bollen att stiga. Det är nödvändigt att ventilera/avlufta trycket vid risk när trycket i kulan blir tillräckligt högt. För en tappkulventil med luftningsfunktion trycker trycket i kulan sätet bakåt när fjädern bakom sätet trycks ihop. Då blir det avluftning/blödning mellan tätningsytorna. Generellt sett krävs avluftning/avluftning vid ett tryck som är mindre än 1,33 gånger konstruktionstrycket för kulventilerna enligt API 6D-specifikationer. Vissa kritiska projektförfrågningar om att ventilera/avlufta vid ett tryck som är mindre än 1,1 gånger konstruktionstrycket. (t.ex. För en PN20-tappkulventil ska trycket som är fångat i kulan ventilera/avlufta vid ett tryck på mindre än 2,2 MPa).
Hur testas en dubbelblock- och avluftningskulventil?
Ta bort utlösningsventilen, när ventilen är i helt stängt läge och båda ändarna av ventilen är trycksatta separat, för att kontrollera läckaget från utlösningsventilens position.
Vad ska man titta efter när man väljer ett dubbelblock och en kulventil?
Som med alla ventiler bör man under valet ta hänsyn till vätskeegenskaperna, trycket, temperaturen. Det kanske viktigaste är dock hur ventilen kommer att användas. Med ett antal konfigurationer som erbjuds, fundera över vilken av dessa som passar din process och dina behov bäst.
If you're unsure which double block and bleed ball valve is right for you process, talk to our engineer. They can help determine which one will achieve your objectives best.
